pcb红色杂色油喷锡功放电路板厂家
红油pcb 杂色油pcb 双面PCB pcb厂家 电路板厂家 功放电路板
广州鸣恩电子有限公司
产品名称 功放PCB 功放电路板 双面pcb 红颜色pcb

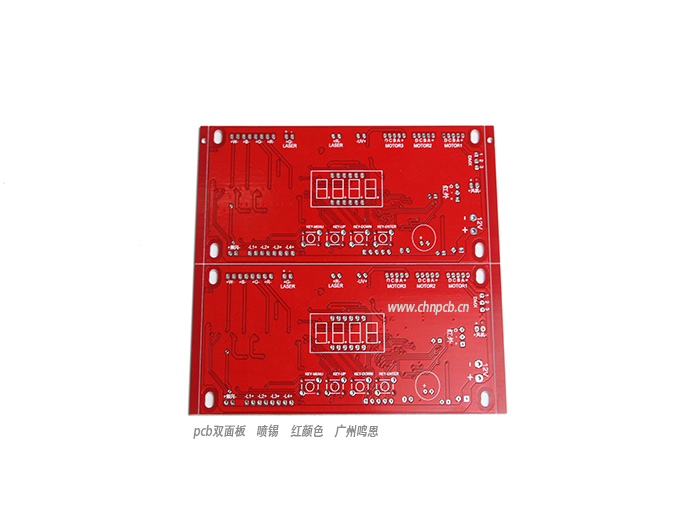

PHOTO图： PCB红色喷锡电路板
PCB相关参数
层数：2
板材：白芯
颜色：红色
板厚：1.2±0.1mm
表面处理：无铅喷锡HAL
外层线宽/线距：8/8mil
最小孔径：0.3mm
工作边：有↑↓4MM
制程能力
|
制作能力 |
|||
|
层数 |
1-12层 |
最小板厚（双面板） |
0.4mm |
|
最大拼板尺寸 |
635×1200mm |
最小板厚（多层板） |
0.4mm |
|
最大铜厚 |
3Oz |
最小内层厚度 |
0.1mm |
|
最小线宽 |
0.1mm |
最小焊环 |
0.1mm |
|
最小线距 |
0.1mm |
最小孔位公差 |
±0.075mm |
|
最小孔径 |
0.3mm |
最小孔径公差 |
±0.05mm |
|
板翘度 |
≤ 1° |
最小外形公差 |
±0.1mm |
|
阻抗公差 |
+/-10% |
图形对位公差 |
+/0.075mm |
|
孔内铜厚 |
18um |
线路铜厚 |
18um-105um |
|
表面处理 |
无铅喷锡，有铅喷锡，沉金，沉银，镀金，镀镍，镀银，金手指，OSP |
||
|
板料 |
FR-4,铝基板,FR-1,22F.CEM-1,铜基板,CEM-3(松下) |
||
|
标准交期 |
样板：1-3天，多层：9天起，双面批量：7天起 |
||
